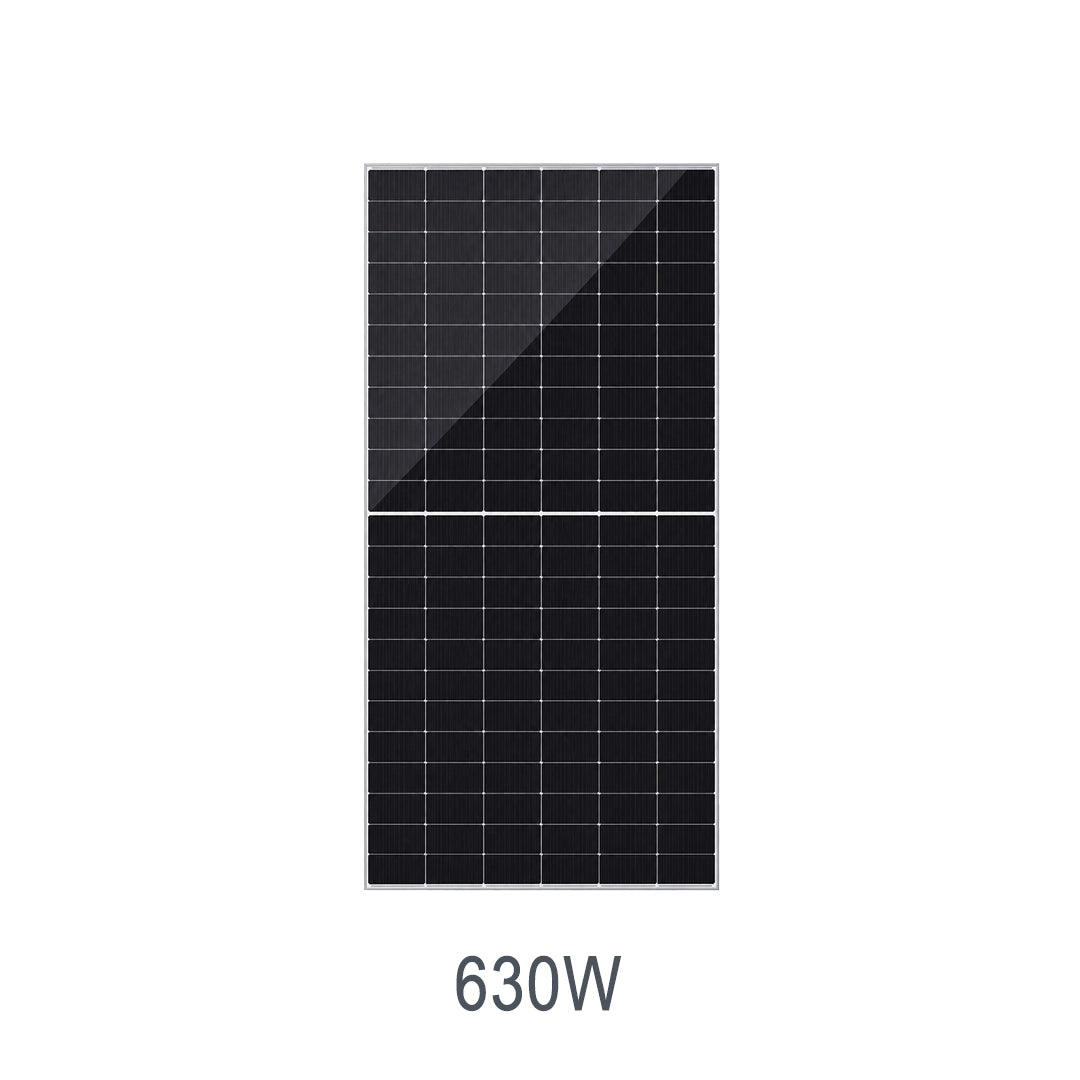

Panneau solaire bifacial N-Type TOPCon de 630 W

Panneau solaire bifacial N-Type TOPCon de 630 W

Get a Quote Contact Us
Modèle

Avec un rendement de module de 23,3 %, le panneau bifacial N-Type TOPCon de 630 W est parfaitement adapté aux toitures où la surface disponible limite la taille totale du système. Ses cellules N-Type TOPCon et son verre bifacial récoltent plus d'énergie par mètre carré, tandis que l'architecture à 132 demi-cellules réduit les pertes dues à l'ombrage sur toute la surface. Soutenu par une tension système de 1500 V, il convient aussi bien aux mises à niveau résidentielles qu'aux déploiements commerciaux légers.

Afficher tous les détails
Panneau solaire bifacial N-Type TOPCon de 630 W — Technical Specifications
MODELGK-4-66HTBD-630M
Paramètres mécaniques
Type de celluleTOPCon de type N
Nombre de cellules132 (2 × 66)
Câbles de sortieTÜV 14mm² (longueur (+)300mm/(-)200mm ou longueur personnalisée)
VerreAvant : revêtement antireflet 2,0 mm, semi-trempé ; Arrière : 2,0 mm, semi-trempé
CadreCadre en alliage d'aluminium anodisé
Poids32,4 kg (±14,5 lb)
Dimensions2582 × 1134 × 35 mm
Emballage37 pièces par palette
Classe de protectionClasse II
Classement au feuClasse C CEI
Caractéristiques électriques (test STC)
Type de moduleGK-4-66HTBD-630M
Conditions de testSTC : 1000 W/m², AM1,5, 25 °C ; NOCT : 800 W/m², AM1,5, 20 °C, vent 1 m/s
Puissance max. (Pmax)630 W (STC) ; 477 W (NOCT)
Tension en circuit ouvert (Voc)48,68 V (STC) ; 46,13 V (NOCT)
Courant de court-circuit (Isc)16,35 A (STC) ; 13,17 A (NOCT)
Tension à puissance max. (Vmp)40,73 V (STC) ; 38,58 V (NOCT)
Courant à puissance max. (Imp)15,48 A (STC) ; 12,36 A (NOCT)
Efficacité du module23,3 %

Fonctionnalités

  • Puissance de module élevée. Le module de 630 W atteint une efficacité allant jusqu'à 23,3 % grâce aux cellules TOPCon de type N et maintient une puissance stable en cas d'ombrage partiel grâce à sa conception à 132 demi-cellules.
  • Technologie de cellule TOPCon de type N. Les cellules TOPCon de type N résistent au LID et au LeTID pour une dégradation annuelle plus faible et un rendement à long terme plus constant.
  • Construction bifaciale en double verre. Une structure en double verre de 2,0 mm + 2,0 mm avec un facteur de bifacialité de 80 ± 5 % capte la lumière réfléchie et résiste à l'humidité ainsi qu'aux contraintes mécaniques.
  • Comportement thermique et par faible luminosité fiable. Un coefficient de température de -0,29 %/°C et une meilleure réponse en faible luminosité aident le panneau à maintenir sa puissance par temps chaud et nuageux.
  • Durabilité mécanique robuste. Le module résiste à une charge frontale de 5400 Pa et arrière de 2400 Pa ainsi qu'à la grêle de 25 mm, avec un boîtier IP68, une conformité aux normes IEC 61215 / 61730 et des tests anti-PID, brouillard salin, ammoniac et poussière-sable.
  • Intégration système simplifiée. Une tension nominale de 1500 V et un fusible de 35 A conviennent aux onduleurs de chaîne standard ; le cadre anodisé et les câbles TÜV de 4 mm² facilitent le montage.

Candidatures

  • Solaire résidentiel en toiture : Installations domestiques nécessitant une production quotidienne fiable avec un montage simple sur toits inclinés ou plats.
  • Solaire commercial en toiture : Entrepôts, bureaux et commerces recherchant des rendements plus élevés par module afin de maximiser une surface de toiture limitée.
  • Solaire au sol : Installations en terrain dégagé où la conception en double vitrage et la résistance aux charges mécaniques assurent un fonctionnement extérieur à long terme.
  • Parcs solaires et projets d'utilité publique : Sites de plus grande envergure bénéficiant de configurations en chaîne de 1500 V et d'une performance constante des modules à grande échelle.
  • Systèmes solaires + stockage : Fonctionnent comme source de production photovoltaïque alimentant des onduleurs et des batteries pour l'autoconsommation et les configurations de secours.
  • Abris de voiture et auvents industriels : Structures surélevées où le gain bifacial provenant de la lumière réfléchie permet de générer une énergie supplémentaire exploitable.

Technologie des cellules et performance des modules

Ce module utilise des cellules monocristallines N-Type TOPCon dans une configuration de 132 demi-cellules (2×66), conférant à la version 630W un rendement de module allant jusqu'à 23,3 %. La chimie de type N résiste au LID et au LeTID, de sorte que le panneau présente une dégradation annuelle plus faible et un rendement à long terme plus stable que les conceptions conventionnelles. La conception électrique fonctionne à 48,68V en circuit ouvert et 40,73V à puissance maximale selon les conditions STC.

Un coefficient de température de puissance de -0,29 %/°C et une meilleure réponse en faible luminosité aident le module à maintenir sa production lorsque les toits chauffent ainsi que le matin, le soir ou par temps nuageux. Combinée à la capture bifaciale, cette conception fournit plus d'énergie sur le terrain au cours de la durée de vie du système que ne le suggère sa seule plaque signalétique.

Construction de modules et intégration de systèmes photovoltaïques

Le panneau associe une structure en double vitrage de 2,0 mm + 2,0 mm à un cadre en aluminium anodisé pour assurer la stabilité structurelle et la protection contre l'humidité. Il est équipé d'une boîte de jonction IP68 et est conforme aux normes IEC 61215 et IEC 61730, avec des tests anti-PID, brouillard salin, ammoniac et poussière-sable pour les environnements difficiles. Sur le plan mécanique, il résiste à une charge statique avant de 5400 Pa et arrière de 2400 Pa, ainsi qu'à la grêle de 25 mm à 23 m/s.

Avec des dimensions de 2582×1134×35 mm, un poids de 32,4 kg et des câbles de sortie TÜV de 4 mm² (300 mm positif / 200 mm négatif, ou personnalisés), le module s'adapte aux rails et kits de montage standard. Une tension système maximale de 1500 V et un calibre de fusible série de 35 A conviennent aux onduleurs de chaîne courants, permettant des chaînes plus longues sur les toits commerciaux et les installations au sol.

Frequently Asked Questions

How do I choose between the 610W, 620W, 630W and 640W panels in this series?

Pick by roof space: 610W and 620W suit homes, while 630W and 640W add efficiency and power for tighter spaces. All share the same size and 1500V rating.

Will this panel work with my existing string inverter?

Yes, with standard string inverters rated for 1500V system voltage. Confirm your inverter's MPPT window covers the module's 48.68V open-circuit and 40.73V operating voltage.

Is this a bifacial panel, and do I need a special mount?

Yes, it is bifacial with an 80±5% factor that captures reflected light; a standard frame works, and a light-colored surface behind it boosts rear-side gain.

What cleaning and maintenance does the panel require?

Routine cleaning with water to remove dust, pollen, or snow keeps output near peak; no specialized upkeep is needed. Avoid abrasive tools that could scratch the anti-reflective glass.
