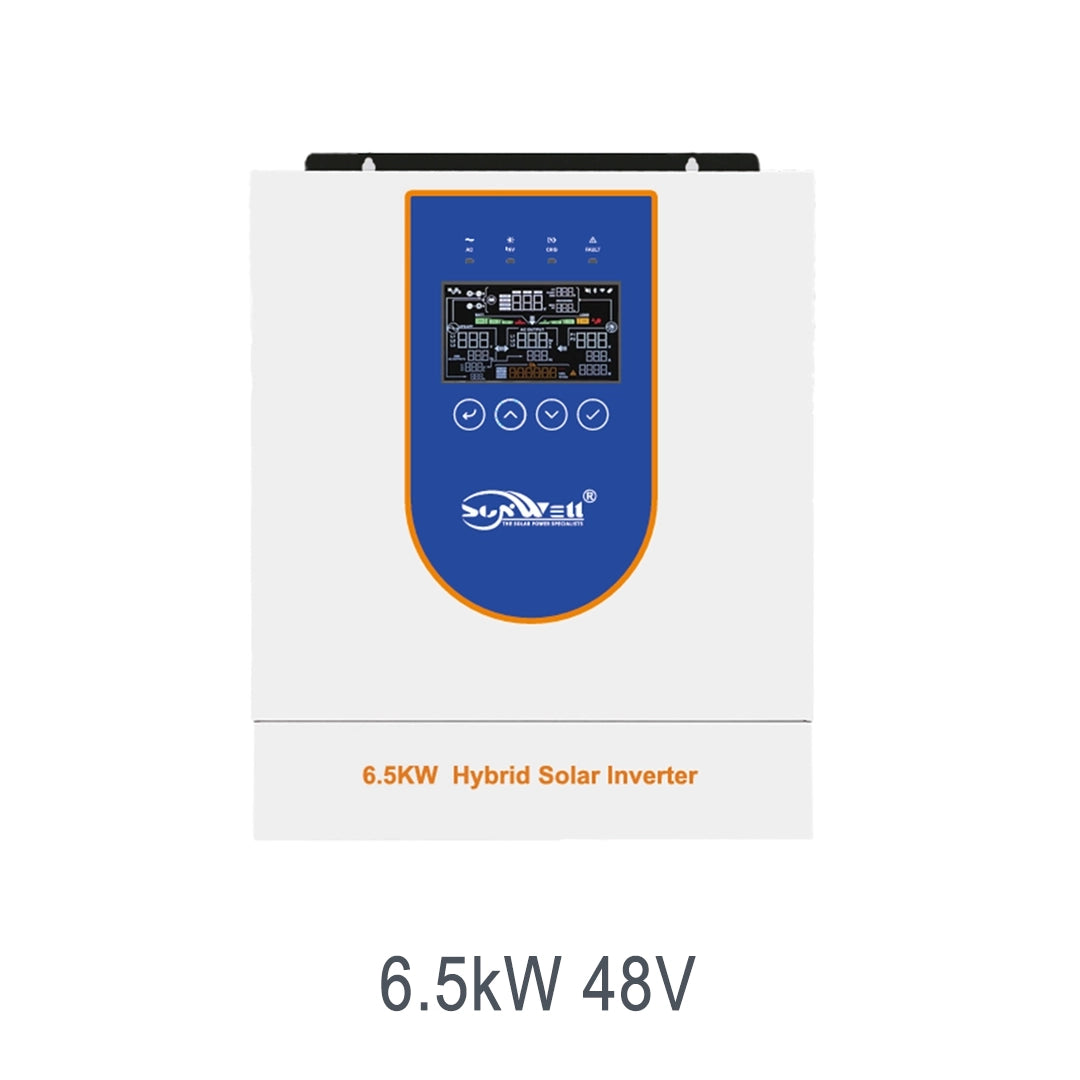

Onduleur solaire hybride 6,5 kW 48 V

Onduleur solaire hybride 6,5 kW 48 V

Get a Quote Contact Us
Modèle

Le SW-6.5KW-48V est un onduleur solaire hybride de 6,5 kW conçu pour les systèmes de batteries 48 V dans les grandes maisons et les petites entreprises. Son étage MPPT de 9 kW charge la batterie à partir de l'énergie solaire, tandis que l'unité fournit une alimentation sinusoïdale pure et stable ainsi qu'une alimentation de secours de 10 ms en cas de panne du réseau. L'architecture 48 V est adaptée aux banques de stockage plus importantes et aux câblages plus longs.

Afficher tous les détails
Onduleur solaire hybride 6,5 kW 48 V — Technical Specifications
MODELSW-SYP6,5KW-48V
Entrée CA
Tension d'entrée nominale208 Vca / 220 Vca / 230 Vca / 240 Vca, L + N + PE
Plage de tension90~280Vac±3 (mode normal) ; 170~280Vac±3 (mode onduleur)
Fréquence (Hz)50 Hz / 60 Hz (auto-adaptatif)
Sortie CA
Capacité nominale6,5 kW
Puissance de crête12 kVA
Tension208 Vca / 220 Vca / 230 Vca / 240 Vca
Facteur de puissance (FP)1
Fréquence50 Hz / 60 Hz (auto-adaptatif)
Temps de commutation10 ms (mode normal) ; 10 ms (mode onduleur)
Forme d'ondeOnduleur à onde sinusoïdale pure
Capacité de surcharge (Mode batterie)1 min à 102 %-120 % onde sinusoïdale ; 10 s à 120 % de charge
Efficacité max. (Mode batterie)94 % à 48 Vcc
Quantité en parallèleN/A
Chargeur (PV / CA)
Type de chargeur solaireMPPT
Courant d'entrée MPPT / Puissance d'entrée27 A / 9000 W
Plage MPPT/Tension de fonctionnement60 à 450 Vcc
Tension en circuit ouvert PV max.500 V CC
Courant de charge PV max.120A
Courant de charge CA max.120A
Courant de charge max. (PV + CA)120A
Batterie
Tension nominale48 Vcc
Type de batterieLithium et plomb-acide
Interface
IHMÉcran LCD
InterfaceRS232 / RS485 / USB
SurveillanceWiFi (Optionnel)
Données générales
Indice de protectionIP21
Température de fonctionnement-10 °C ~ 60 °C
Humidité relative5 % à 95 % (sans condensation)
Température de stockage-15 °C ~ 60 °C
Poids net8,0 kg
Poids brut9,0 kg
Dimensions du produit (L×P×H)410 × 115 × 338 mm
Altitude de fonctionnement max.4000 m (déclassement au-dessus de 1000 m)

Fonctionnalités

  • Architecture système 48V — Conçue pour des batteries au lithium ou au plomb de 48V, elle est adaptée aux parcs de stockage plus importants où une tension plus élevée réduit le courant et permet des câblages plus longs.
  • Charge solaire MPPT 9kW — Une plage MPPT de 60-450Vcc et un courant de charge de 120A permettent à l'onduleur de tirer jusqu'à 9kW du champ photovoltaïque vers la batterie.
  • Sortie sinusoïdale pure 6,5kW — D'une puissance nominale de 6,5kW avec une pointe de 12kVA, elle fournit une tension sinusoïdale pure de 208-240Vac pour les charges domestiques et commerciales légères exigeantes.
  • Transfert rapide de secours — Un commutateur de 10ms bascule les charges essentielles sur la batterie de secours lors des coupures, puis revient à l'alimentation normale sans interruption.
  • Coordination énergétique hybride — L'onduleur se charge d'abord via le solaire, puis via le réseau si nécessaire, avant de décharger l'énergie stockée pour une utilisation en soirée et en secours.
  • Interfaces de communication — RS232, RS485 et USB avec un lien WiFi HMI en option connectent l'onduleur à des équipements de surveillance et de contrôle externes.

Candidatures

  • Grande installation solaire résidentielle : Alimente les grandes maisons avec un stockage de 48 V et une alimentation de secours.
  • Petite entreprise : Prend en charge les bureaux et les commerces grâce à l'autoconsommation.
  • Stockage d'énergie domestique : Décale l'utilisation du solaire vers la soirée et assure une alimentation de secours.
  • Alimentation de secours : Maintient le fonctionnement des équipements essentiels lors des coupures de courant.
  • Zones rurales et réseaux instables : Fournit un courant alternatif stable là où l'approvisionnement n'est pas fiable.
  • Autoconsommation solaire : Augmente l'utilisation du solaire sur site et réduit les factures.

Conversion solaire et performance MPPT

Le SW-6.5KW-48V s'articule autour d'un étage solaire MPPT de 9 kW avec une plage de 60-450 Vcc et une limite de tension en circuit ouvert de 500 Vcc, permettant des chaînes de panneaux importantes et une récolte efficace. Un circuit de charge de 120 A transfère cette énergie vers la batterie 48 V.

L'onduleur délivre ensuite jusqu'à 6,5 kW de sortie sinusoïdale pure de 208-240 Vca, avec une pointe de 12 kVA pour les charges à démarrage difficile. En privilégiant l'énergie solaire et stockée avant le recours au réseau, il aide les grandes habitations à maximiser leur autoconsommation.

Réseau, batterie et intégration système

En tant qu'unité hybride, elle combine le PV, une batterie 48V et le réseau, se chargeant à partir de l'énergie solaire ou du courant alternatif et libérant l'énergie stockée pour les besoins du soir et de secours à partir d'un seul appareil.

Les interfaces RS232, RS485 et USB, avec une option WiFi HMI, permettent la connexion à des équipements de surveillance, tandis que la protection IP21 et une plage de température de -10°C à 60°C sont adaptées à un usage résidentiel intérieur et commercial léger. Un transfert de 10 ms maintient les charges essentielles pendant les coupures de courant.

Frequently Asked Questions

Why choose a 48V inverter over 24V?

A 48V system carries less current for the same power, which suits larger battery banks and longer wiring runs with lower losses.

How much solar can I connect?

The MPPT accepts up to 9kW of PV and 500Vdc open-circuit across a 60-450Vdc range; keep your array within those limits.

Does it back up my home in a blackout?

Yes. It switches to 48V battery backup in about 10ms, keeping essential loads on until grid power returns.

What battery types are supported?

It works with 48V lithium and lead-acid batteries, letting you balance upfront cost against cycle life.
