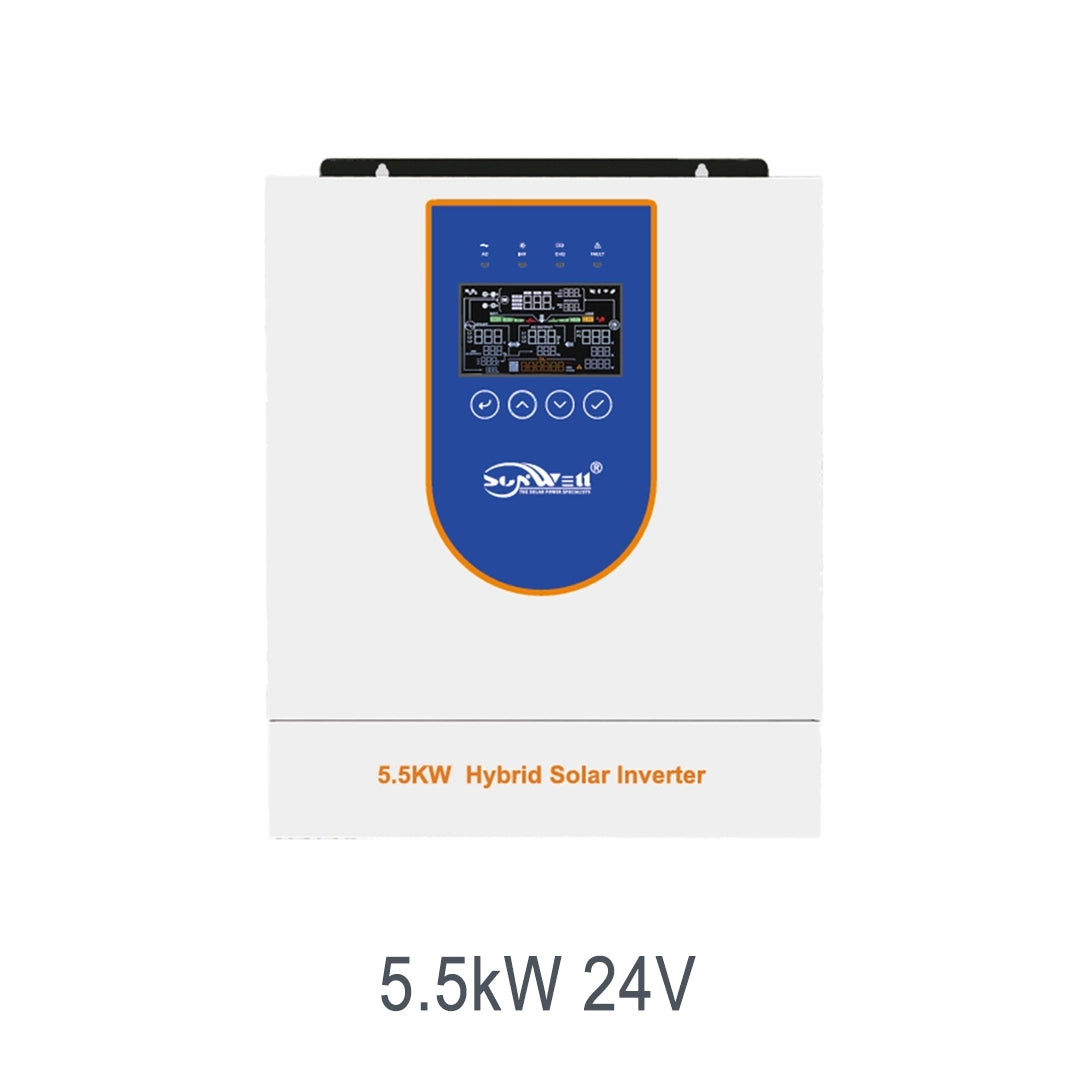

Onduleur solaire hybride 5,5 kW 24 V

Onduleur solaire hybride 5,5 kW 24 V

Get a Quote Contact Us
Modèle

Le SW-5.5KW-24V est un onduleur solaire hybride de 5,5 kW destiné aux grandes maisons, combinant production solaire, stockage sur batterie 24 V et alimentation réseau. Son étage MPPT de 9 kW charge efficacement la batterie à partir des panneaux, tandis que l'unité fournit une alimentation sinusoïdale pure et stable, prenant le relais en cas de panne en moins de 10 ms. Il est parfaitement adapté aux foyers ayant une demande énergétique élevée en journée comme en soirée.

Afficher tous les détails
Onduleur solaire hybride 5,5 kW 24 V — Technical Specifications
MODELSW-SYP5,5KW
Entrée CA
Tension d'entrée nominale208 Vca / 220 Vca / 230 Vca / 240 Vca, L + N + PE
Plage de tension90~280 Vca ±3 (mode normal) ; 170~280 Vca ±3 (mode onduleur)
Fréquence (Hz)50 Hz / 60 Hz (auto-adaptatif)
Sortie CA
Capacité nominale5,5 kW
Puissance de crête10 kVA
Tension208 Vca / 220 Vca / 230 Vca / 240 Vca
Facteur de puissance (FP)1
Fréquence50 Hz / 60 Hz (auto-adaptatif)
Temps de commutation10 ms (mode normal) ; 10 ms (mode onduleur)
Forme d'ondeOnduleur à onde sinusoïdale pure
Capacité de surcharge (Mode batterie)1 min à 102 %-120 % de charge ; 10 s à 120 % de charge
Rendement max. (Mode batterie)93,5 % à 24 Vcc
Quantité en parallèleN/A
Chargeur (PV / CA)
Type de chargeur solaireMPPT
Courant d'entrée MPPT / Puissance d'entrée27 A / 9000 W
Plage MPPT / Tension de fonctionnement60 à 450 Vcc
Tension de circuit ouvert PV max.500 V CC
Courant de charge PV max.160A
Courant de charge CA max.160A
Courant de charge max. (PV + CA)160A
Batterie
Tension nominale24Vcc
Type de batterieLithium et plomb-acide
Interface
IHMÉcran LCD
InterfaceRS232 / RS485 / USB
SurveillanceWiFi (facultatif)
Données générales
Indice de protectionIP21
Température de fonctionnement-10 °C à 60 °C
Humidité relative5 % ~ 95 % (sans condensation)
Température de stockage-15 °C à 60 °C
Poids net7,8 kg
Poids brut8,8 kg
Dimensions du produit (L×P×H)410 × 115 × 338 mm
Altitude de fonctionnement max.4000 m (déclassement au-dessus de 1000 m)

Fonctionnalités

  • Cœur hybride haute capacité — D'une puissance nominale de 5,5 kW avec une surtension de 10 kVA, il prend en charge des charges domestiques plus larges que les unités d'entrée de gamme tout en conservant un système de batterie 24 V.
  • Collecte solaire MPPT 9 kW — Une plage MPPT de 60 à 450 Vcc et un courant de charge de 160 A permettent à l'onduleur de tirer jusqu'à 9 kW du champ photovoltaïque vers la batterie.
  • Énergie domestique à onde sinusoïdale pure — Il délivre une électricité à onde sinusoïdale pure de 208-240 Vca qui alimente les appareils et l'électronique en toute sécurité, avec un transfert de secours de 10 ms en cas de coupure.
  • Flexibilité des batteries 24 V — Prenant en charge les batteries 24 V au lithium et au plomb, il adapte le choix du stockage aux priorités budgétaires et à la durée de vie des cycles.
  • Coordination réseau et solaire — La logique hybride charge d'abord à partir du solaire, puis du réseau si nécessaire, et décharge la batterie pour couvrir les charges du soir et de secours.
  • Interfaces de communication — RS232, RS485 et USB, ainsi qu'une interface homme-machine (IHM) WiFi en option, connectent l'onduleur aux équipements de surveillance et de contrôle externes.

Candidatures

  • Solaire résidentiel grande capacité : couvre une consommation domestique élevée avec batterie de secours.
  • Stockage d'énergie domestique : transfère l'énergie solaire diurne vers une utilisation en soirée et en secours.
  • Alimentation de secours : protège les équipements essentiels lors des pannes grâce à un transfert rapide.
  • Petit commerce : soutient les boutiques et bureaux grâce à l'autoconsommation.
  • Maisons rurales : fournit un courant alternatif fiable là où le réseau est faible ou absent.
  • Autoconsommation solaire : augmente l'utilisation de l'énergie solaire sur site et les économies sur facture.

Conversion solaire et performance MPPT

Le SW-5.5KW-24V est construit autour d'un étage solaire MPPT de 9 kW avec une plage de fonctionnement de 60 à 450 Vcc et une limite de tension en circuit ouvert de 500 Vcc, permettant des chaînes de panneaux plus longues et une forte production. Un circuit de charge de 160 A alimente la batterie 24 V de manière rapide et efficace.

L'onduleur convertit ensuite le courant continu solaire et de la batterie en une sortie sinusoïdale pure stable de 208-240 Vca jusqu'à 5,5 kW, avec une pointe de 10 kVA pour les démarrages exigeants. En utilisant l'énergie solaire et stockée avant celle du réseau, il augmente l'autoconsommation d'un foyer.

Réseau, batterie et intégration système

Cet onduleur hybride unifie le photovoltaïque, une batterie 24 V et l'alimentation secteur, rechargeant la batterie à partir de l'énergie solaire ou du courant alternatif et la déchargeant pour une utilisation en soirée et en secours. Un seul appareil gère la production, le stockage et la distribution.

Les interfaces RS232, RS485 et USB, ainsi qu'une interface homme-machine (IHM) WiFi en option, prennent en charge la connexion à des équipements de surveillance, tandis que l'indice de protection IP21 et une plage de fonctionnement de -10 °C à 60 °C conviennent aux environnements résidentiels et aux petits locaux commerciaux en intérieur. Un transfert de 10 ms permet d'alimenter les charges essentielles en cas de coupure.

Frequently Asked Questions

Is the 5.5kW inverter suitable for a bigger home?

Yes. With 5.5kW output and a 10kVA surge, it covers more appliances and larger evening loads than smaller hybrid units.

How much solar can I connect?

The MPPT accepts up to 9kW of PV and 500Vdc open-circuit across a 60-450Vdc range, so size your array within those limits.

Does it work with my 24V battery?

It is built for 24V lithium or lead-acid batteries and charges them from solar through a 160A MPPT stage.

What happens during a power cut?

It transfers to battery backup in about 10ms, keeping essential loads running until grid power returns.
