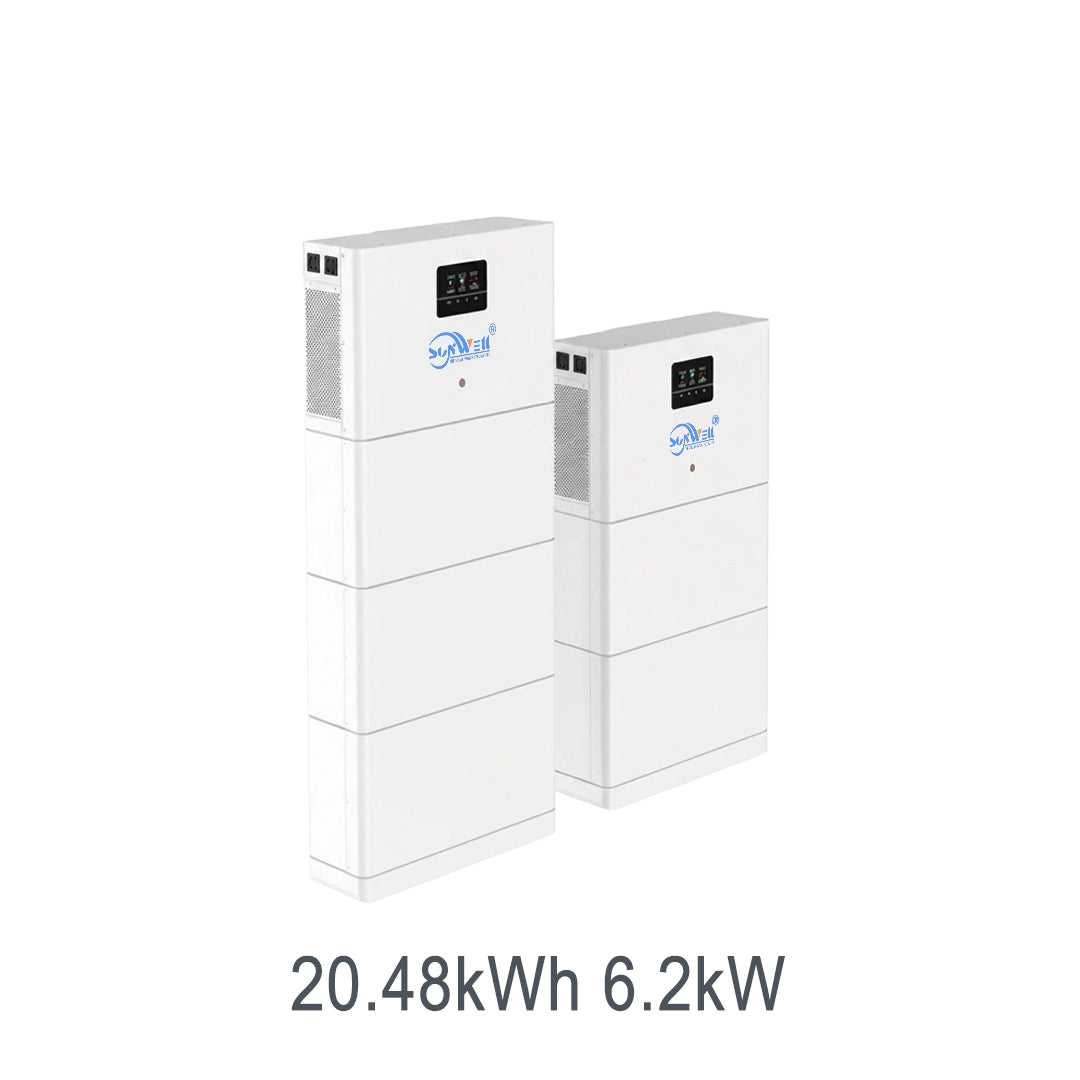

| MODEL | SW-THEP-10LV4 |
|---|---|
| Phase | Monophasé |
| Puissance d'entrée PV max. | 6500W |
| Puissance de sortie nominale | 6200 W |
| Courant de charge solaire max. | 120A |
| Entrée PV (CC) | |
| Tension CC nominale / Tension CC max. | 360 Vcc/500 Vcc |
| Tension de démarrage / Tension d'alimentation initiale | 90 Vcc |
| Plage de tension MPPT | 60 à 450 Vcc |
| Nombre de trackers MPPT / Courant d'entrée max. | 1/22A |
| Sortie réseau (CA) | |
| Tension de sortie nominale | 220/230/240 Vca |
| Plage de tension de sortie | 195,5 à 253 Vca |
| Courant de sortie nominal | 27,0 A |
| Facteur de puissance | > 0,99 |
| Plage de fréquence du réseau d'injection | 49~51±1Hz |
| Données de la batterie | |
| Tension nominale | 51,2 Vcc |
| Combinaison de cellules | 16S1P*4 |
| Capacité nominale | 400 Ah |
| Stockage d'énergie | 20,48 kWh |
| Tension de coupure de décharge | 43,2 Vcc |
| Tension de coupure de charge | 58,4 Vcc |
| Efficacité | |
| Efficacité de conversion max. | 98 % |
| Puissance de sortie à deux charges | |
| Pleine charge | 6200 W |
| Charge principale max. | 6200 W |
| Charge secondaire max. (mode batterie) | 2067W |
| Tension de coupure de la charge principale | 44 Vcc |
| Tension de retour de la charge principale | 52 Vcc |
| Entrée CA | |
| Tension de démarrage CA / Tension de redémarrage automatique | 120-140 VCA / 180 Vca |
| Plage de tension d'entrée acceptable | 90-280 V CA ou 170-280 V CA |
| Courant d'entrée CA max. | 50 A |
| Fréquence d'entrée nominale | 50/60Hz |
| Puissance de crête | 10 000 W |
| Sortie en mode batterie (CA) | |
| Tension de sortie nominale | 220/230/240 Vca |
| Forme d'onde | Onde sinusoïdale pure |
| Efficacité (CC vers CA) | 94 % |
| Chargeur | |
| Courant de charge max. (solaire vers CA) | 120A |
| Courant de charge CA max. | 100A |
| Caractéristiques physiques | |
| Dimensions P×L×H | 192 × 640 × 1860 mm |
| Poids net | 211 kg |
| Interface | |
| Communication | RS232, WIFI/GPRS, Batterie au lithium |
Fonctionnalités
Candidatures
Architecture intégrée
EMS intelligent
Garantie
Frequently Asked Questions
What system configuration does this 20.48kWh all-in-one ESS support?
The unit integrates battery, inverter and energy management in a single enclosure, providing 20.48kWh of storage with solar PV input and grid or off-grid operation. Contact our team with your site requirements for a tailored configuration.
Can I expand the system storage capacity later?
Yes. The unit supports battery expansion to increase total storage as your energy needs grow. Our technical team can advise on compatible expansion modules and configuration limits for your specific setup.
What monitoring and communication does the system offer?
The unit works with RS232 / WIFI / GPRS / Lithium Battery communication and provides real-time status through its WIFI / GPRS / APP interface, so you can track SOC, power flow and alerts on-site or remotely. Contact our team for integration options with your monitoring platform.
What warranty and after-sales support comes with the system?
The product is backed by a 5-year warranty. If you experience any quality issues within the warranty period, contact us and we will arrange a replacement or repair promptly. Our technical team also assists with configuration and troubleshooting.
